Ремонт приемника. Срыв изображения. На примере приемника BarTon TH-562

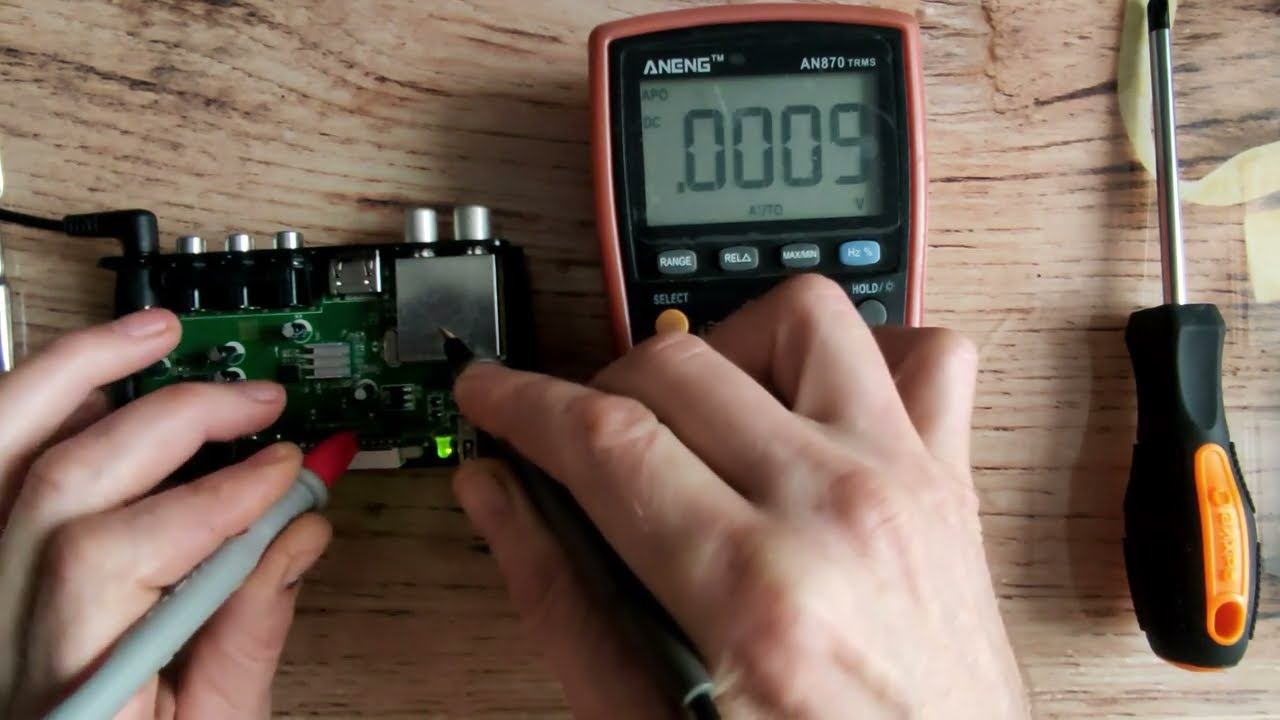

Ваш случай поломки приёмника Barton TH-562 демонстрирует распространённую проблему, вызванную выходом из строя проходного конденсатора в цепи обработки видеосигнала. Подобные неисправности характерны и для других моделей аналогичного класса. Вот подробный разбор ситуации и порядок действий для ремонта: ### Симптомы неисправности: - Срыв изображения (потеря синхронизации, артефакты, мигание кадров); - Нестабильность приёма телеканалов; - Периодическое пропадание изображения. ### Причины неисправности: Основной виновник — электролитический конденсатор низкой ёмкости (100 мкФ х 10 В), используемый для фильтрации и развязки видеосигнала. Со временем такие конденсаторы деградируют, ухудшается их эффективность (ESR увеличивается), что приводит к помехам и искажениям изображения. ### Методика диагностики: - Визуальный осмотр материнской платы на предмет деформированных или вздутых конденсаторов. - Тестирование подозрительных конденсаторов мультиметром или специальным оборудованием для измерения эквивалентного последовательного сопротивления (ESR-метр). ### Процедура замены: 1. **Разборка устройства:** - Откройте корпус приёмника, сняв верхнюю крышку. - Определите расположение соответствующего конденсатора (см. схему). 2. **Демонтаж старого компонента:** - Удалите старый конденсатор, осторожно выпаяв его ножки. - Очистите места установки от остатков припоя. 3. **Установка нового элемента:** - Замените неисправный конденсатор новым элементом аналогичной емкости и напряжения (лучше выбрать вариант с низким ESR, как указано в вашем сообщении — например, 1000 мкФ × 10 В). - Убедитесь, что новый конденсатор установлен правильно, соблюдая полярность. 4. **Сборка и проверка:** - Соберите приёмник обратно, убедившись, что ничего не мешает нормальному закрытию крышки. - Включите устройство и проверьте качество изображения. ### Советы и предупреждения: - При ремонте используйте качественные электронные компоненты известных брендов. - Работайте аккуратно, чтобы не повредить соседние компоненты и дорожки на плате. - Диагностика и замена требуют базовых навыков обращения с инструментами и понимания принципов работы электронной техники. Соблюдая вышеуказанный алгоритм, вы сможете успешно восстановить функциональность вашего телеприёмника Barton TH-562 или аналогичных моделей.
